鋼制DJ41W手動矩形蝶閥
所屬分類：通風蝶閥系列

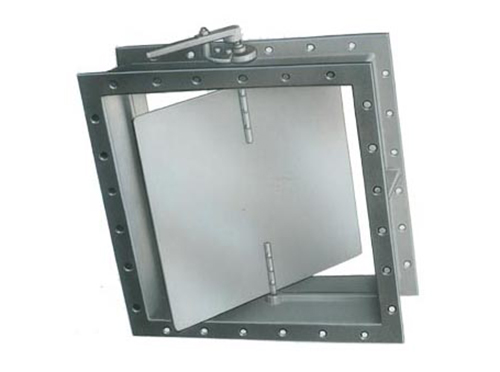

鋼制DJ41W手動矩形蝶閥
- 質量穩定：實行全過程質量監控，細致入微，各方面檢測！
- 價格合理：You效內部成本控制，減少了開支，讓利于客戶！
- 交貨快捷：更好生產流水線，充足的備貨，縮短了交貨期！
- 銷售：13706662098
詳情介紹
鋼制DJ41W手動矩形蝶閥用途：手動矩形蝶閥廣泛應用于建材、冶金、礦山、電力等行業，用于調節管路中的介質流量。
主要技術參數
| 公稱壓力PN(MPa) | 0.01MPa |
| 適用溫度 | ≤350℃ |
| 適用介質 | 粉塵、含塵氣體 |
| 泄漏量 | ≤3% |
主要零部件材料
| 名稱 | 材料 |
| 閥體 | 碳鋼 |
| 蝶板 | 碳鋼 |
| 壓蓋 | 碳鋼 |
| 手柄 | 碳鋼 |
| 閥軸 | 1Cr13 |
軸套 | 銅合金 |
| 墊料 | 柔性石墨 |
DJ41W—0.1JC連接尺寸
| A′B | A1′B1 | A2′B2 | L | B | H | Y | X | Z-Φd | Wt/kg |
| 120′120 | 180′180 | 155′155 | 120 | 6 | 350 | 2 | 2 | 8-10 | 14 |
| 160′120 | 220′180 | 195′155 | 120 | 6 | 350 | 3 | 2 | 10-10 | 16 |
| 160′160 | 220′220 | 195′195 | 120 | 6 | 350 | 3 | 3 | 12-10 | 18 |
| 200′160 | 260′220 | 235′195 | 120 | 8 | 350 | 4 | 3 | 14-10 | 22 |
| 200′200 | 260′260 | 235′235 | 120 | 8 | 350 | 4 | 4 | 16-10 | 28 |
| 250′120 | 320′190 | 290′160 | 140 | 8 | 450 | 4 | 2 | 12-10 | 30 |
| 250′160 | 320′230 | 290′200 | 140 | 8 | 450 | 4 | 3 | 14-10 | 38 |
| 250′200 | 320′270 | 290′240 | 140 | 8 | 450 | 4 | 4 | 16-10 | 47 |
| 250′250 | 320′320 | 290′290 | 140 | 8 | 450 | 4 | 4 | 16-10 | 56 |
| 320′160 | 390′230 | 360′200 | 140 | 8 | 450 | 5 | 3 | 16-10 | 50 |
| 320′200 | 390′270 | 360′240 | 140 | 8 | 450 | 5 | 4 | 18-10 | 58 |
| 320′250 | 390′320 | 360′290 | 140 | 8 | 450 | 5 | 4 | 18-10 | 61 |
| 320′320 | 390′390 | 360′360 | 140 | 8 | 450 | 5 | 5 | 20-10 | 75 |
| 400′200 | 470′270 | 440′240 | 140 | 8 | 450 | 6 | 4 | 20-12 | 63 |
| 400′250 | 470′320 | 440′290 | 140 | 8 | 450 | 6 | 4 | 20-12 | 71 |
| 400′320 | 470′380 | 440′360 | 140 | 8 | 450 | 6 | 5 | 22-12 | 80 |
| 400′400 | 470′470 | 440′440 | 140 | 8 | 450 | 6 | 6 | 24-12 | 90 |
| 500′200 | 570′270 | 540′240 | 140 | 8 | 450 | 7 | 4 | 22-12 | 68 |
| 500′250 | 570′320 | 540′290 | 140 | 8 | 450 | 7 | 4 | 22-12 | 78 |
| 500′320 | 570′390 | 540′360 | 140 | 8 | 450 | 7 | 5 | 24-12 | 88 |
| 500′400 | 570′470 | 540′440 | 140 | 8 | 450 | 7 | 6 | 26-12 | 108 |
| 500′500 | 570′570 | 540′540 | 140 | 8 | 450 | 7 | 7 | 28-12 | 114 |
| 630′250 | 710′320 | 680′300 | 160 | 10 | 600 | 8 | 4 | 24-12 | 79 |
| 630′320 | 710′400 | 680′370 | 160 | 10 | 600 | 8 | 5 | 26-12 | 80 |
| 630′400 | 710′480 | 680′450 | 160 | 10 | 600 | 8 | 6 | 28-12 | 104 |
| 630′500 | 710′580 | 680′550 | 160 | 10 | 600 | 8 | 7 | 30-12 | 126 |
| 630′630 | 710′710 | 680′680 | 160 | 10 | 600 | 8 | 8 | 32-12 | 148 |
| 800′320 | 880′440 | 850′370 | 160 | 10 | 600 | 10 | 5 | 30-14 | 132 |
| 800′400 | 880′480 | 850′450 | 160 | 10 | 600 | 10 | 6 | 32-14 | 146 |
| 800′500 | 880′580 | 850′550 | 160 | 10 | 600 | 10 | 7 | 34-14 | 160 |
| 800′630 | 880′710 | 850′680 | 160 | 10 | 600 | 10 | 8 | 36-14 | 180 |
| 800′800 | 880′880 | 850′850 | 160 | 10 | 600 | 10 | 10 | 40-14 | 210 |
注：需大口徑1000′800~4000′3600的矩形蝶閥，須加裝蝸輪傳動裝置，訂貨時應注明
