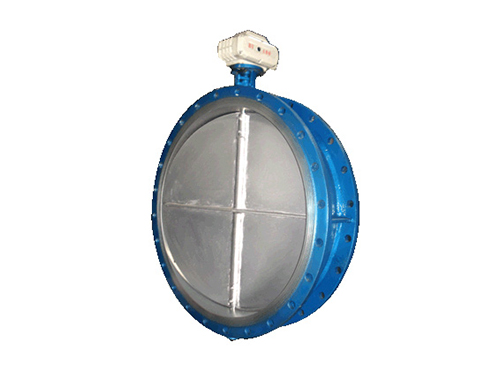

DF941w電動通風蝶閥

  • 質量穩定：實行全過程質量監控，細致入微，各方面檢測！
  • 價格合理：You效內部成本控制，減少了開支，讓利于客戶！
  • 交貨快捷：更好生產流水線，充足的備貨，縮短了交貨期！
  • 銷售：13706662098

詳情介紹

結構特點
用途：
該蝶閥一般適用于工業、環保等管路作通風型調節介質流量之用。

采用標準：
法蘭連接尺寸GB9115.6-88；GB9115.7-88
結構長度：GB12221-89
壓力試驗：GB/T13927-92；ZBJ16006-96

主要技術參數

公稱通徑DN（mm）50-2000
公稱壓力PN（Mpa）0.050.10
試驗壓力Ps(Mpa)強度試驗0.0750.15
密封試驗≤1.5%泄漏量
適用介質煤氣、含塵氣體、煙道氣等
適用溫度-40℃-650℃


DF941w-O.1型電動式輕型通風蝶閥用電動裝置驅動蝶板旋轉90。完成啟閉動作。本閥可以單臺遠距離控制，也可以多臺集中遠控。

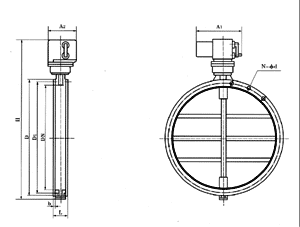

DF941w-O.1主要結構尺寸

DNLDD1HA1A2bN-φd配用電裝型號電機功率KW重量(Kg)
2505034030070050518066-φ12Q10O.0648
3005039535075550518086-φ12Q10O．0655
35070445400805505180812-φ14Q1OO．0662
40070495450855505180812-φ14Q20O．0970
450705455009055051801012-φ14020O．0978
500706105659705051801012-φ14Q20O．0987
55010067061810305051801216-φ18020O．0998
60010072066810805051801216-φ18Q200.09120
70010082076011805051801416-φ18030O．12155
80012092087012805051801620-φ18Q300.12188
900120102097013805051851620-φ18Q30O．12220
10001501120107014305051851820-φ18Q60O．18280
12001501320127016305051852026-φ22Q600.18320
14001501520147018305053152026-φ22Q60O．18360
16002001720167021505053152226-φ22Z15O．37470
18002001940187023505053152226-φ22Z150 37530
20002002140208025705053152426-φ22Z20O．37620
22002502340228027705053152426-φ22Z200.37690
24002502540248029705053152426-φ22Z30O．55760
