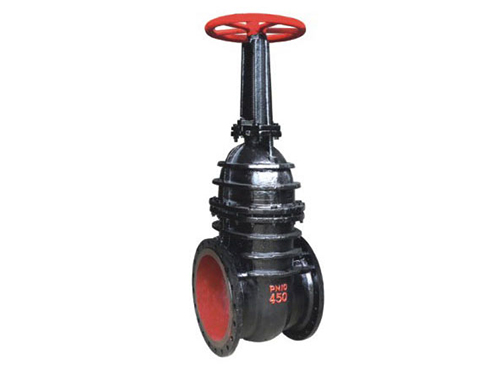

Z41T-10 Z44T-10

質量穩定：實行全過程質量監控，細致入微，各方面檢測！
價格合理：You效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：更好生產流水線，充足的備貨，縮短了交貨期！

銷售：13706662098

詳情介紹

一、性能規范

型號	公稱壓力（MPa）	試驗壓力（MPa）		工作溫度（℃）	適用介質
		強度（水）	密封（水）
Z44T-10	1.0	1.5	1.1	≤120	蒸汽、水
Z44W-10				≤100	油品、煤氣

二、主要零件材料

零件名稱	材料
零件名稱	Z44T-10、Z41T-10	Z44W-10、Z41W-10
閥體、閥蓋、閥輪	灰鑄鐵	灰鑄鐵
閥板	灰鑄鐵+黃銅	灰鑄鐵
閥桿	碳鋼	碳鋼
丁楔	鑄鋼	鑄鋼
閥桿螺母	碳鋼/球墨	碳鋼/球墨

三、外形尺寸和連接尺寸

型號	公稱通徑DN（mm）	尺寸
型號	公稱通徑DN（mm）	L	D	D1	D2	b-f	Z-Φd	H	Do
Z41T Z41W Z44T Z44W	40	165	145	110	85	18-3	4-18	257	160
	50	180	160	125	100	20-3	4-18	289	180
	65	195	180	145	120	20-3	4-18	334	180
	80	210	195	160	135	22-3	4-18	377	200
	100	230	215	180	155	22-3	8-18	433	200
	125	255	245	210	185	24-3	8-18	527	240
	150	280	280	240	210	24-3	8-23	596	240
	200	330	335	295	265	26-3	8-23	772	320
	250	380	390	350	320	28-3	12-23	904	320
	300	420	440	400	368	28-4	12-23	1045	400
	350	450	500	460	428	30-4	16-23	1177	400
	400	480	565	515	482	32-4	16-25	1345	500
	450	510	615	565	532	32-4	20-25	1497	600
	500	540	670	620	585	34-4	20-25	1648	720
	600	600	780	725	685	36-5	20-30	1750	720

閘閥是Zui常用的截?cái)嚅y之一，主要用來接通或截?cái)喙苈分械慕橘|(zhì)；閘閥適用的壓力、溫度及口徑范圍很大，尤其適用于中、大口徑的管道上。
暗桿閘閥的傳動螺紋位于閥體內部，在啟閉過程中，閥桿只做旋轉動動，閘板在閥體內升降。因此，閥門的高度尺寸小。

明桿閘閥的閥桿帶動閘板一起升降，閥桿上的傳動螺紋在閥體外部，因此，可根據閥桿的運動方向和位置直觀地判斷閘板啟閉和位置，而且傳動螺紋便于潤滑和不受流體腐蝕，但它要求有較大的安裝空間。

楔式閘閥單閘板結構簡單，尺寸小，使用比較可靠，它用于常溫和中溫的各種介質和壓力的環境。
