Z45T-10中大口徑

Z45T-10中大口徑

所屬分類：鑄鐵低壓閘閥

Z45T-10中大口徑

  • 質量穩定：實行全過程質量監控，細致入微，各方面檢測！
  • 價格合理：You效內部成本控制，減少了開支，讓利于客戶！
  • 交貨快捷：更好生產流水線，充足的備貨，縮短了交貨期！
  • 銷售：13706662098

詳情介紹

主要性能與規范：


公稱壓力
(Mpa)		1

試驗壓力
(Mpa)		殼體1.1
密封1.5
工作壓力
(Mpa)		1.1
介質溫度
（℃）		120
適用介質水


主要零件及材料：

零件名稱材料
閥體、閥蓋、閘板更好灰鑄鐵
閥桿中碳鋼或不銹鋼
閥桿螺母、密封Z45T黃銅
Z45W本體
填料石棉盤根
墊片橡膠石棉板

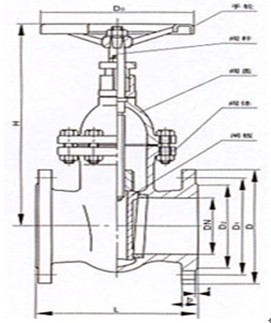

外形連接尺寸：

壓 力 (Mpa)公稱通徑 DN（mm）尺 寸
LDD1D2Bz-doH
1.0200330335295265268-23950
2503803903503202812-231050
3004204404003682812-231130
3504505004604283016-231280
4004805655154823216-251350
4505106155655323220-251555
5005406706205853420-251713
6006007807256853620-301892



閘閥是Zui常用的截斷閥之一，主要用來接通或截斷管路中的介質；閘閥適用的壓力、溫度及口徑范圍很大，尤其適用于中、大口徑的管道上。

暗桿閘閥的傳動螺紋位于閥體內部，在啟閉過程中，閥桿只做旋轉動動，閘板在閥體內升降。因此，閥門的高度尺寸小。

明桿閘閥的閥桿帶動閘板一起升降，閥桿上的傳動螺紋在閥體外部，因此，可根據閥桿的運動方向和位置直觀地判斷閘板啟閉和位置，而且傳動螺紋便于潤滑和不受流體腐蝕，但它要求有較大的安裝空間。

楔式閘閥單閘板結構簡單，尺寸小，使用比較可靠，它用于常溫和中溫的各種介質和壓力的環境。
