小型渠道閘門如何制造

2020-05-13 關注次數：

要制作小型渠道閥門，一定要保持基礎布置平面水平180度；啟閉機底座與基礎布置平面的接觸面積要達到90%以上；螺桿軸線要垂直閘臺上衡量的水平面；要與閘板吊耳孔文和垂直，避免螺桿傾斜，造成局部受力而損壞機件 。螺桿式啟閉機的安裝 ：

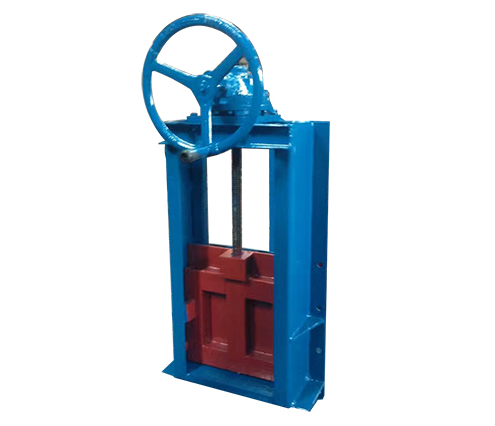

渠道閘門

QL型手電兩用啟閉機用螺紋桿直接或通過導向滑塊、連桿與閘門門葉相連接，螺桿上下移動以啟閉閘門的機械。螺桿支承在承重螺母內，螺母和傳動機構（傘齒輪傳動或蝸輪傳動）固定在支承架上。接通電源或用人力手搖柄拖動傳動機構，帶動承重螺母旋轉，使螺桿升降以啟閉閘門。螺桿是受壓受拉桿件，需要下壓力迫使閘門下降時應計算壓桿的穩定性。螺桿式啟閉機結構簡單，堅固耐用，造價低廉，適用于小型平面閘門和弧形閘門，其啟閉力一般在200kN以下。500kN、750kN大容量的螺桿啟閉機也已生產，用于潛水孔平面閘門和弧形閘門的操作。
