一、蝸輪扇形盲板閥產品特點及工作原理：

F343CX蝸輪扇形盲板閥又稱蝸輪扇形眼鏡閥，翻板閥，扇形閥，由左閥體、中閥體、右閥體、扇形盲板、絲桿螺母、不銹鋼補償器、兩個蝸輪傳動機構等組成。它是通過三根絲桿連成一體，并把三個閥體分別固定在底座上，構成一個剛性結構體。中閥體與右閥體用不銹鋼膨脹管連接，左、中閥體分別用三根兩端帶左右梯形螺紋的絲桿連接，將三根絲桿同時作正向（或反向）旋轉，則左、中兩閥體得到壓緊（或分離）。三根絲桿中上面一根絲杠中間裝有盲板，盲板繞該軸心旋轉。下面兩根絲桿在同樣的部位上安裝有盲板的定位塊，盲板旋轉時可以防止盲板漂移，避免密封圈擦傷，其中一根絲桿上裝有蝸輪傳動機構，實現松開夾緊閥體的目的。

二、蝸輪扇形盲板閥主要性能參數：

公稱壓力MPa0.250.150.100.05
密封試驗壓力MPa0.2750.1650.110.055
強度試驗壓力MPa0.400.2250.150.075
適用溫度℃丁腈橡膠硅橡膠氟橡膠
＜120＜250＜300
適用介質煤氣等有毒、有害、易燃?xì)怏w
采用標準連接法蘭尺寸符合JB/T81-94標準，檢測方法符合GB/T13927-92標準
主要零部件材料閥體、閘板為碳鋼；連接軸、伸縮器為碳鋼或不銹鋼；密封圈為橡膠

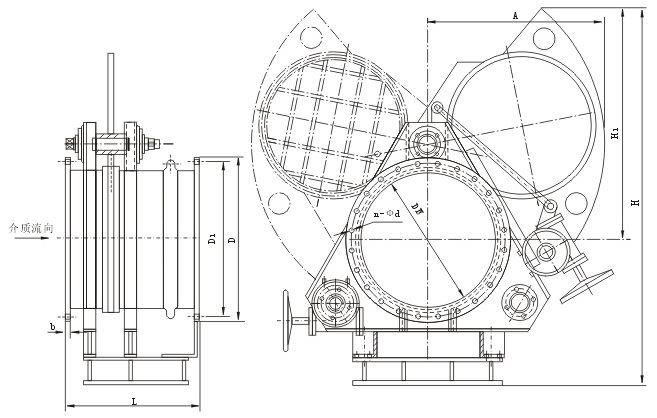

三、蝸輪扇形盲板閥主要外形連接尺寸：

DNDD1bn-φdL
3004403952212-φ22500
3504904452212-φ22500
4005404952216-φ22600
4505955502416-φ22600
5006456002416-φ22600
6007557052420-φ26600
7008608102624-φ26800
8009759202624-φ30800
900107510202824-φ30800
1000117511203028-φ30800
1100127512203028-φ30800
1200137513203032-φ30800
1300147514203232-φ30800
1400157515203236-φ30850
1500167516203236-φ30850
1600179017303240-φ30850
1800199019303244-φ301100
2000219021303246-φ301100

盲板閥

四、蝸輪扇形盲板閥訂貨須知：
1、①產品名稱與型號②蝸輪扇形盲板閥口徑③是否帶附件以便我們的為您正確選型。
2、若已經由設計單位選定的蝸輪扇形盲板閥型號，請按蝸輪扇形盲板閥型號直接向我司銷售部訂購。
3、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的技工為您審核把關。
