盲板閥的原理和結構

2021-10-18 關注次數：

盲板閥是一種手動、電動或氣動或液動切斷氣體介質的閘閥。又稱眼鏡閥。一般分為電動盲板閥、液壓盲板閥、封閉插塞閥、電動開啟式。

盲板閥的原理：盲板閥有三個驅動裝置，其中有兩個手動夾緊或釋放裝置，一個是電動開啟或關閉閘板的裝置。開門或關門時，首先要松開兩個手動裝置，然后啟動電動裝置，以達到開門或關門的目的（特別注意：不要松開兩個手動裝置，電動裝置不得松開）被打開）。閘門開啟或關閉后，只有夾住手動裝置才能操作兩根管道。

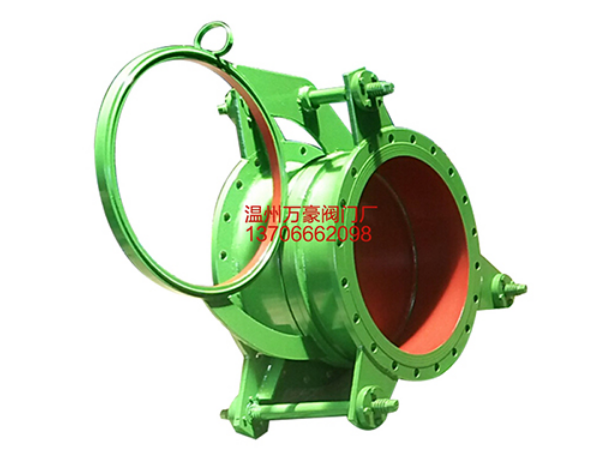

手動扇形盲板閥

盲板閥關閉原理：電動推桿Ⅱ移動，密封副脫開，電動推桿Ⅰ移動，扇形閥板由開轉關，關閉到位后，電動推桿Ⅱ向相反方向移動，密封副被夾緊,截止閥結束。當閥門打開時，情況正好相反。

盲板閥由左右閥體、伸縮機構、扇形閥板和驅動閥板的電動推桿Ⅰ和夾緊和松開的電動推桿Ⅱ組成。

盲板閥是按GB6222《工業企業煤氣安全規程》的相關標準，在消化吸收國內外更好技術的基礎上，自行研制開發的新一代產品。盲板閥廣泛應用于工礦企業、市政、環保等行業的氣體介質管理系統，特別適用于有害、有毒、可燃氣體的截斷。它也適合作為管道末端的盲板，以縮短維護時間或方便新管道系統的連接。
