通風蝶閥的安裝試驗和調整

2021-09-23 關注次數：

通風蝶閥是一種非閉式蝶閥，適用于建材、冶金、礦山、電力生產過程中介質溫度300、公稱壓力0.1Mpa的管道上介質質量的連接、啟閉或調節。通風蝶閥主要用于金屬、化工、建材、電站、玻璃等行業通風環保工程的含塵冷風或熱風燃氣管道中，作為調節流量或切斷裝置的氣體介質。通風蝶閥是由中線碟形板和短結構鋼板焊接而成的一種新型結構。

通風蝶閥的所有部件，無論是手動的、氣動的還是電動的，出廠前都經過嚴格調試。當用戶在安裝過程中重新檢查密封性能時，應均勻固定入口和出口側，關閉蝶閥，并觀察入口和出口側鼓風機是否泄漏。管道強度試驗前，應打開閥板，防止損壞密封副。

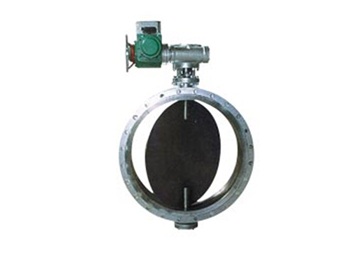

不銹鋼通風蝶閥

雖然出廠前對通風蝶閥進行了嚴格的檢查和測試，但有些產品在運輸過程中會出現一些自動螺桿位移，需要重新調整、氣動和液壓操作等。請參考配套驅動裝置的操作說明。

通風蝶閥的安裝位置、高度和進出口方向必須符合設計要求。安裝通風蝶閥時應注意介質流動方向與閥體上標明的箭頭方向一致，連接應牢固、嚴密。開啟位置應根據蝶板的旋轉角度確定。對于帶旁通閥的蝶閥，在開啟前打開旁通閥。

電動通風蝶閥應按照制造商的安裝說明進行安裝，重型蝶閥應具有堅實的基礎。通風蝶閥的閥門在安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。工作壓力大于1.0兆帕且對主管有切割作用的閥門，安裝前應進行強度和嚴密性試驗，合格后方可使用。強度試驗中，試驗壓力為公稱壓力的1.5倍，持續時間不小于5min。閥門外殼和填料應合格，無泄漏。

嚴密性試驗中，試驗壓力為公稱壓力的1.1倍；測試持續時間符合GB 50243的要求。擋板應停止在關閉位置。
