盲板閥的類型和工作原理。

盲板閥是一種手動、電動、氣動或液壓切斷氣體介質的閘閥。一般分為電動盲板閥、液壓盲板閥、氣動盲板閥和電動開式盲板閥。

盲板閥的驅動裝置有三種，其中有兩種手動夾緊或釋放裝置，一種是打開或關閉百葉窗的電動裝置。在打開或關閉快門時，首先釋放兩個手動裝置，然后啟動電動裝置打開或關閉快門(特別注意：如果兩個手動裝置未釋放，則不得打開電動裝置)。開閉器打開或關閉后，夾緊兩個手動裝置，管道才能繼續。

盲板閥由左右閥體、伸縮機構和扇形體組成。

盲板閥分為電動盲板閥、氣動盲板閥、液壓盲板閥、開式插板閥和閉式插板閥。之前已經詳細分析了開啟和關閉閘板閥。下面詳細介紹幾種盲板閥：

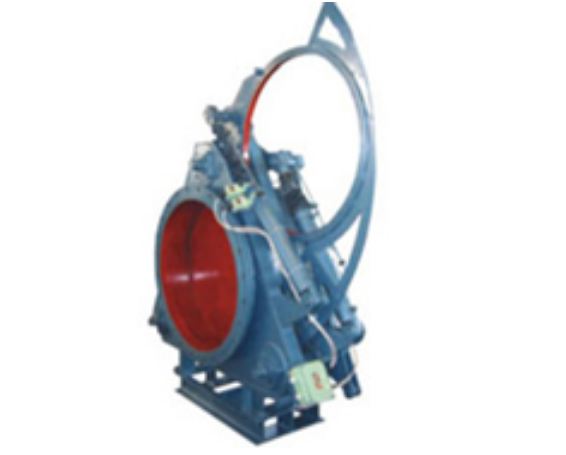

1、F943X電動扇形盲板閥，屬于自動扇形盲板閥產品。它由夾緊驅動裝置、閥瓣和閥體組成。主要用于工礦行業作為冶金閥門的切割裝置。該閥可由單個單元或多個單元遠程控制，特殊情況下可手動操作。結構體由底座和支撐柱組成，具有穩定性高的特點；在閥板上，密封圈具有密封性能高等優點。

2、F743X液壓扇形盲板閥主要由左閥體、右閥體、螺桿、閘板、密封圈、杠桿、液壓缸等部分組成，底座和支撐柱組成剛性結構。該閥門設有夾緊釋放缸和翻板缸，夾緊釋放缸通過杠桿和螺桿驅動左右閥體完成松開和夾緊動作，翻板缸驅動閘板完成開啟和關閉動作。

3、F643X氣動扇形盲板閥是一種自動扇形盲板閥，其驅動方式為氣動，故又稱氣動扇形盲板閥。F643X氣動扇形盲板閥有四種閥門，分別是F643X-0.5氣動扇形盲板閥、F643X-1.5氣動扇形盲板閥、F643X-1.0氣動扇形盲板閥和F643X-2.0氣動扇形盲板閥。

4、F643X氣動扇形盲板閥可自動遙控。它由左閥體、右閥體、中閥體和三個連接螺釘組成。用扳手轉動連接螺絲，左右閥體就可以?shī)A緊和松開，通過改變百葉窗上的盲板和通孔板的位置就可以實現開啟和關閉。該閥具有結構簡單、重量輕、性能可靠、操作方便的特點。該閥為一系列短結構，左右閥體上分別安裝橡膠密封圈。
