煤氣閘閥按結構特征可以分為哪些？

2020-03-19 關注次數(shù)：

煤氣閘閥是用來啟閉管道通路或調節(jié)管道內介質流量的設備，是煤氣管道上的主要切斷裝置和調節(jié)裝置。因此要求它需要安全可靠且經久耐用，在生產操作中需要關閉時能保證嚴密不漏氣，檢修時切斷煤氣來源，沒有漏入停氣一側的可能性且考慮耐磨、耐蝕，保證長期的使用壽命。

煤氣閘閥的閘板按結構特征分為平行閘板和楔式閘板。

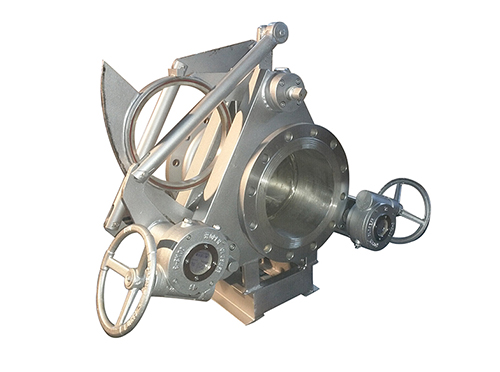

一、平行閘板兩密封面相互平行，它又可分為平行單閘板和平行雙閘板。單閘板在受熱后易卡在閥座上，目前主要生產的是明桿平行式雙閘板閘閥（如下圖所示）。平行閘板閘閥結構簡單，但密封性差，適用于壓力不超過1MPa，溫度不超過200℃的介質。

二、楔式閘板密封面是傾斜的并形成一個交角，介質濕度越高，所取角度越大。楔式閘板分單閘板、雙閘板和彈性閘板三種。

1.單閘板比其他楔式閘板結構簡單，能靠閥桿壓力強制密封，但當介質溫度變化時會引起局部壓力增大，造成擦傷，但結構零件多，應用較少。

2.彈性閘板不僅適用于輸水管道，也適用于蒸汽及輸油管道。

楔式單閘板和雙閘板適用于常溫和中溫介質，彈性閘板適用于各種溫度和壓力的介質。
