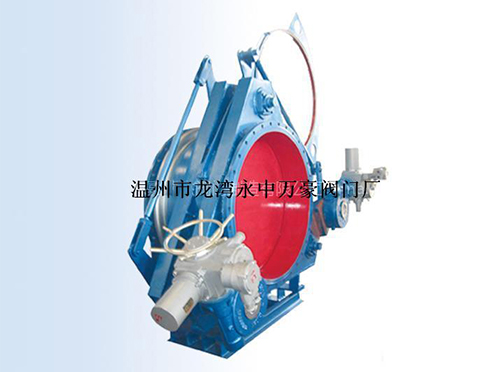

電動扇形盲板閥的結構和操作控制

2021-05-20 關注次數：

根據建筑材料工作的需要，扇形盲板閥被用作水泥熟料筒倉除塵器的一種有趣的卸料裝置。當卸貨需要通過再見操作密封時，也可以使用它。

扇形盲板閥適用于硬件，建筑材料，鋼鐵化工，冶金等領域的操作。這是一個灰斗料斗排放和泄漏控制裝置。該系列扇形閘閥結構簡單，在內壁上帶有耐磨襯套，從而保留了其他優點。

扇形盲板閥的閥板為扇形，圍繞軸承旋轉，是扇形盲板閥。閥門打開和關閉。扇形盲板閥是排灰閥，位于設備筒倉下方，承載能力高，需要根據設備的使用情況焊接支撐架。

扇形盲板閥由閥板，殼體和驅動單元組成。閥板通過滑動軸承從殼體上懸掛下來。扇形盲板閥板的底部在殼體的底部呈扇形。螺絲刀可以固定在扇形盲板閥或上料倉的外殼上。這些應根據工作條件的空間環境進行選擇。驅動器的另一端直接連接到閥板，而扇形盲板閥板的打開和關閉由驅動器的膨脹和收縮控制。

此新模型與扇形齒輪型間歇傳動配置有關，包括輸入軸，傳動軸，固定軸和輸出軸。輸入軸配備有凸輪。當傳遞運動時，傳動軸上的連桿機構布置成扇形齒輪固定在固定軸上的雙搖桿結構。連桿通過扇形齒輪和鉸鏈固定，扇形齒輪上下擺動。輸出軸配備有輸出輪，集線分散器和從動齒輪，通過釋放或關閉集線分散器并使扇形齒輪與從動齒輪嚙合或分離，輸出輪是間歇性的。運動。扇形盲板閥可提供更高的分度精度和間歇運動穩定性。
