渠道閘門的組成部分介紹

2023-10-20 關注次數：

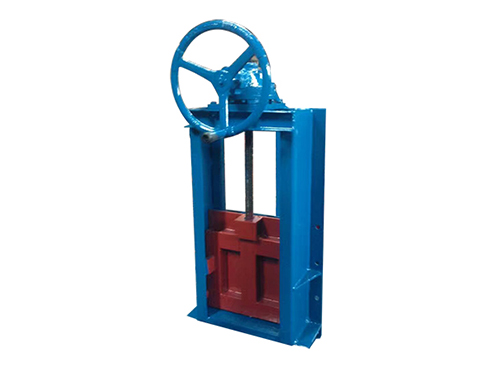

渠道閘門閘板與導軌之間裝有防鎖死結構使密封面磨損非常小。若經多年使用后出現泄漏現象，只需將閘板吊起，調換門框上橡膠密封圈即可，省時省力，維修成本低。手動操作采用螺桿式啟閉操作，操作方便、輕巧、可靠。


渠道閘門槽的主要作用是支承閘門，使閘門的啟閉移動靈活方便，便于止水，并能把閘門承受的水壓力傳給閘墩。為此，必須在閘門槽上埋設以下構件：支承門葉結構的軌道(主輪、側輪和反輪的軌道)；在閘門坐落的底檻上以及在止水橡皮對應處安裝平整的型鋼；在門槽和孔口的邊棱處設置保護混凝土的加固角鋼等。


渠道閘門主要由三部分組成：

1、主體活動部分，用以封閉或開放孔口，通稱閘門，亦稱門葉；

2、埋固部分；

3、啟閉設備；


活動部分包括面板梁系等稱重結構、支承行走部件、導向及止水裝置和吊耳等。埋件部分包括主軌、導軌、鉸座、門楣、底檻、止水座等，它們埋設在孔口周邊，用錨筋與水工建筑物的混凝土牢固連接，分別形成與門葉上支承行走部件及止水面，以便將門葉結構所承受的水壓力等荷載傳遞給水工建筑物，并獲得良好的閘門止水性能。啟閉機械與門葉吊耳連接，以操作控制活動部分的位置，但也有少數閘門借助水力自動控制操作啟閉。
